汇辰H7-1200系列PLC规模化部署，筑牢乡镇供水“生命线”
水，是最基础的民生。
让乡镇居民喝上放心水，是乡村振兴的题中之义。
而作为“乡村振兴”战略的重要组成部分，乡镇水源井工程近年来正在全国范围内持续加码推进。
在江苏徐州，就有一项覆盖百余座乡镇的水源井工程，让“放心水”流进了千家万户。而守护这条民生水脉的“神经系统”，正是汇辰自动化H7-1200系列RROFINET主站PLC。
百余座水源井的民生考题
乡镇供水工程服务于千家万户，对自动化控制系统而言，有着区别于一般工业场景的特殊要求：
规模大、分布广——百余座水源井分布于各乡镇，井与井之间相距数千米，设备体量大、覆盖范围广，要求方案具备批量部署与统一运维的基础；
可靠性要求高——乡镇供电条件相对薄弱，电压波动、雷击感应、电磁干扰等现场因素复杂，控制柜往往部署在户外或简易机房内，温湿度环境也较为严酷，控制系统要稳得住、扛得住；
自主可控——民生工程关乎群众生产生活安全，覆盖百余座乡镇的规模化部署，对方案的自主可控提出了直接要求。
简而言之，项目需要的不是单台设备的性能参数，而是一套可标准化复制、长期稳定、整体成本可控的成熟方案。
以PN总线架构构建标准化控制答卷
面对百余座水源井的规模化部署需求，汇辰自动化以H7-1200系列PLC为核心，给出了完整的技术方案。
每座水源井配置一套标准化的控制电控柜，以H7-1200系列 1214C型作为主控制器，通过Profinet总线与IM155系列远程IO模块通信，实现现场信号的分布式采集和设备控制。

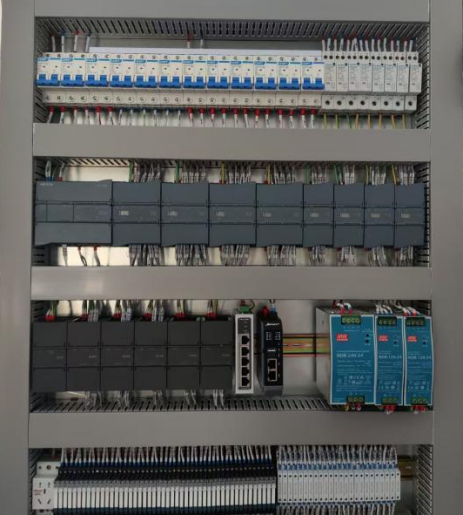

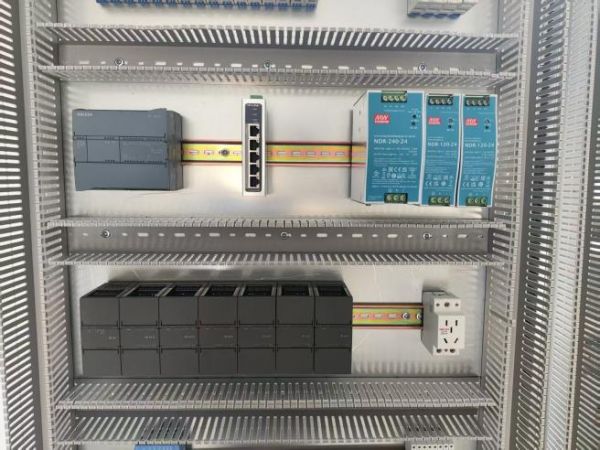

现场电气柜实拍图
◎H7-1200系列 1214C型承担水泵的启停控制、全井逻辑联锁、数据处理以及与触摸屏和调度中心的通信任务。
在统一的Profinet总线架构下，根据每座水源井的I/O点位数和控制复杂度差异，项目推出了两种标准化配置模板：
标准井型配置方案

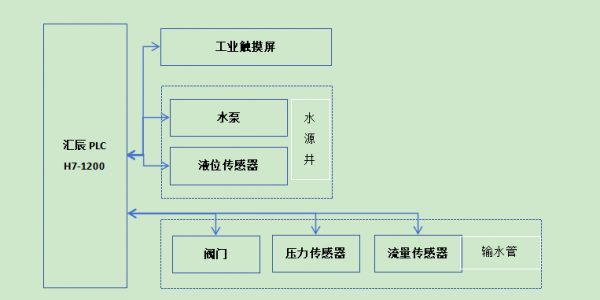

适用于配备单台水泵、液位和压力监测需求相对简单的水源井，I/O点数≤40点。
序号
名称
订货号
数量
1
CPU 1214C DC/DC/RLY
H7 214-1HG31-0XB0
1
2
CB1241RS485
H7 241-1CH30-1XB0
1
3
16Di数字量输入E DE16
E 288-2DE16-0AA0
1
4
16Do数字量输出EQR16
E 288-2QR16-0AA1
1
5
8Ai模拟量输入EAE08
E 288-3AE08-0AA0
2
6
4AQ模拟量输出EAQ04
E 288-3AQ04-0AA0
2
7
远程io模块IM155
E 288-4PN01-0AA1
1
综合井型配置方案

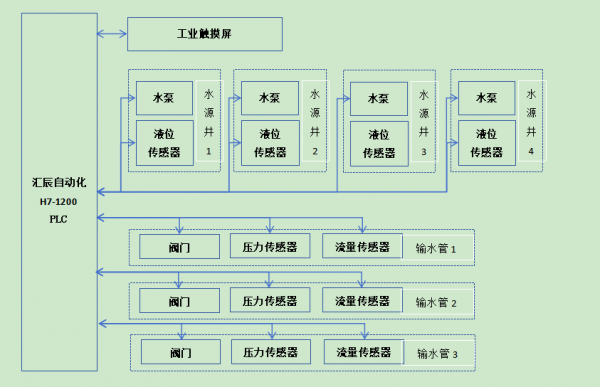

适用于配备多台水泵（需轮换运行）、多路阀门联动以及需要同时监测多个管网参数的综合水源井，I/O点数≤60点。
序号
名称
订货号
数量
1
CPU 1214C DC/DC/RLY
H7 214-1HG31-0XB0
1
2
CB1241RS485
H7 241-1CH30-1XB0
1
3
16DI/16D0扩展模块
H7 223 1PL32 0XB0
4
4
16DI 扩展模块
H7 221 1BH32 0XB0
4
5
远程io模块IM155
E 155 4PN01 0AA1
1
6
8Ai模拟量输入EAE08
E 288 3AE08 0AA1
6
7
4AQ模拟量输出EAQ04
E 288 3AO04 0AA1
2
这套以Profinet分布式架构为基础、两种配置模板为输出的标准化方案，在百余座水源井的规模化部署中，体现了直接的工程价值：
部署效率提升——统一的电气原理图、柜内布局、程序框架，使设计、成套、编程和调试全流程标准化，工程师只需针对个别井的特殊工艺要求进行少量参数调整，大幅缩短交付周期；
运维成本可控——百余座井分布在各乡镇，运维人员只需掌握一套控制逻辑，即可覆盖全部井站的故障排查与日常维护；备件管理同步简化，全项目仅需储备CPU、电源、I/O模块和通信板卡等通用备件；一名运维人员、一套工具、一份备件清单，即可从容应对百余座井站的运维保障；
长期可靠运行——H7-1200系列PLC的模块化设计支持通道级诊断功能，模拟量模块具备滤波与抗干扰能力，继电器输出模块可直接驱动220VAC负载，适配工业现场的常规控制回路，在乡镇供水复杂的电磁环境下始终保持稳定运行。
涓滴之水，汇流成河
百余座水源井、两套标准化配置模板，H7-1200系列PLC在乡镇供水项目中的规模化应用，验证了国产控制系统在民生基础设施领域的技术成熟度与工程适用性。
未来，汇辰自动化将继续以自主可靠的工业控制技术守护每一条民生水脉、每一户烟火人家。
